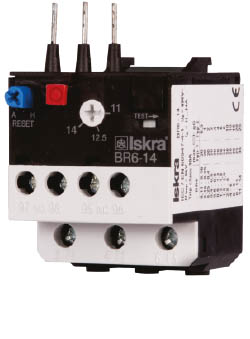

Iskra br6
Zum Überlastschutz von Elektromotoren mit Betriesströme bis zu 14 A und Betriebsspannungen bis zu 690V AC.
Galvanisch getrennte Hilfskontakte.
Funktion für eine Ausschaltung von Hand "0" und für die Prüfung des Steuerstromkreises "Test"
| Einstellbereich und max. Vorsicherungen zum Kurzschlussschutz | ||
| Einstellbereich (A) | Max.Vorsicherungen gL/gG für die Koordination "1" |
Max.Vorsicherungen gL/gG für die Koordination "2" |
| 0,11 - 0,16 | 20 | 0,5 |
| 0,16 - 0,25 | 20 | 1 |
| 0,25 - 0,4 | 20 | 2 |
| 0,4 - 0,6 | 20 | 2 |
| 0,6 - 0,9 | 20 | 4 |
| 0,9 - 1,3 | 20 | 4 |
| 1,3 - 1,9 | 20 | 6 |
| 1,9 - 2,8 | 20 | 6 |
| 2,8 - 4 | 20 | 10 |
| 4 - 6 | 20 | 10 |
| 6 - 9 | 20 | 16 |
| 8 - 11 | 25 | 20 |
| 11 - 14 | 35 | 25 |
| Technische Daten (Technical Data) | |||||
|---|---|---|---|---|---|
|
Normen
(Standards) |
|
IEC/EN 60947-4-1, IEC 60947-5-1, UL 508 | |||
| Bemessungsleistung AC-15 (Operational power for AC-15) |
Ie |
Schließer (NO) 220/240V - 1,5 A 380/415V - 0,5 A 500V - 0,3 A |
Öffner (NC) 220/240V - 1,5 A 380/415V - 0,7 A 500V - 0,5 A |
||
| Bemessungsbetriebsstrom DC-13 (Rated operational current DC-13) |
Ie |
beide Kontakte 24V 0,9A 60V 0,75A 110V 0,4A 220V 0,2A |
|||
| Gewicht (weight) |
0,08 kg
|
||||
